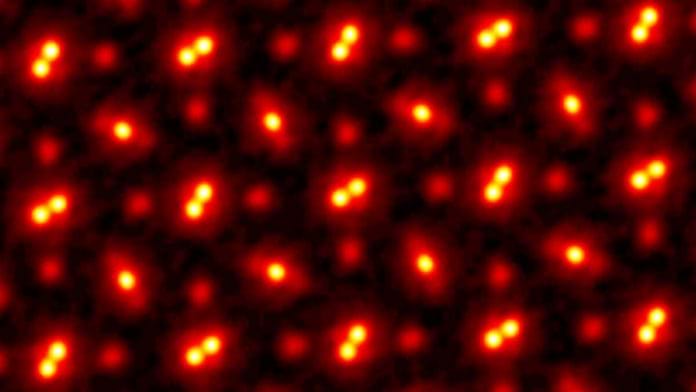

Esta imagem mostra uma reconstrução eletronoticográfica de um cristal de ortoscandato de praseodímio (PrScO3), com um zoom ampliado em 100 milhões de vezes. Crédito: Universidade Cornell.
Em 2018, os pesquisadores da Universidade Cornell (EUA) construíram um detector de alta potência que, em combinação com um processo orientado por algoritmo chamado pticografia, estabeleceu umrecorde mundialao triplicar a resolução de um microscópio eletrônico de última geração.
Por mais bem-sucedida que fosse, essa abordagem tinha uma fraqueza.Funcionou apenas com amostras ultrafinas com algunsátomos deespessura.Qualquer coisa mais espessa faria com que os elétrons se dispersassem de maneiras que não poderiam ser desemaranhadas.
Agora, uma equipe, novamente liderada por David Muller, superou seu próprio recorde por um fator de dois com um detector de matriz de pixels de microscópio eletrônico (EMPAD) que incorpora algoritmos de reconstrução 3D ainda mais sofisticados.
A resolução é tão ajustada que o único borrão visível é da oscilação térmica dos próprios átomos.
O estudo do grupo, “Electron Ptychography Achieves Atomic-Resolution Limits Set by Lattice Vibrations” (Tradução livre:Pticografia de elétrons atinge os limites de resolução atômica definidos pelas vibrações em rede), foi publicado em 20 de maio naScience. O autor principal da pesquisa é o pesquisador de pós-doutorado Zhen Chen.
“Isso não apenas estabeleceu um novo recorde”, disse Muller. “Chegou a um nível que será efetivamente o limite final para resolução. Basicamente, agora podemos descobrir onde estão os átomos de uma maneira muito fácil. Isso abre um monte de novas possibilidades de examinar coisas que queríamos há muito tempo. Isso também resolve um problema antigo – desfazer a dispersão múltipla do feixe na amostra, que Hans Bethe estabeleceu em 1928 – que nos impedia de fazer isso no passado”.
A pticografia funciona através da varredura de padrões de dispersão sobrepostos de uma amostra de material, na procura por mudanças na região de sobreposição.
“Estamos visando padrões despeckles(manchas, em português) que se parecem muito com os padrões de pontos de laser pelos quais os gatos são fascinados”, disse Muller. “Ao ver como o padrão muda, somos capazes de calcular a forma do objeto que causou o padrão”.
O detector é ligeiramente desfocado,borrando o feixe, a fim de capturar a maior gama de dados possível.Esses dados são então reconstruídos por meio de algoritmos complexos, resultando em uma imagem ultraprecisa com precisão de picômetro (um trilionésimo de metro).
“Com esses novos algoritmos, agora somos capazes de corrigir todo o desfoque do nosso microscópio a ponto do maior fator de desfoque que resta é o fato de que os próprios átomos estão oscilando, porque é isso que acontece com os átomos em temperatura finita”, disse Muller. “Quando falamos sobre temperatura, o que estamos realmente medindo é a velocidade média de quanto os átomos estão se agitando”.
Os pesquisadores poderiam bater novamente o recorde usando um material que consiste em átomos mais pesados, que oscilam menos, ou resfriando a amostra.Mas mesmo na temperatura zero, os átomos ainda têm flutuações quânticas, então a melhoria não seria muito grande.
Esta última forma de pticografia eletrônica permitirá que os cientistas localizem átomos individuais em todas as três dimensões quando, de outra forma, poderiam estar ocultos usando outros métodos de imagem. Os pesquisadores também serão capazes de encontrar átomos de impureza (isto é, átomos externos misturados em um cristal, que são de tipo diferente dos átomos constituintes do cristal) em configurações incomuns e obter suas imagens e vibrações, um de cada vez. Isso pode ser particularmente útil na geração de imagens de semicondutores, catalisadores e materiais quânticos – incluindo aqueles usados ??na computação quântica – bem como para analisar átomos nas fronteiras por onde os materiais são unidos.
O método de imagem também pode ser aplicado a células ou tecidos biológicos espessos, ou mesmo às conexões de sinapses no cérebro – o que Muller chama de “conectômica sob demanda”.
Embora o método seja demorado e exigente do ponto de vista computacional, ele poderia se tornar mais eficiente com computadores mais poderosos em conjunto com aprendizado de máquina e detectores mais rápidos.
“Queremos aplicar isso a tudo o que fazemos”, disse Muller, que codirige o Instituto Kavli para Ciência em Nanoescala da Cornell e copreside a Força-Tarefa de Ciência em Nanocala e Engenharia de Microsistemas (NEXT Nano), parte da iniciativa de Colaboração Radical da Cornell. “Até agora, todos nós usamos óculos muito ruins. E agora temos realmente um par muito bom. Por que você não iria querer tirar os óculos antigos, colocar os novos e usá-los o tempo todo?”, completa o pesquisador.
